Jak dobrać prowadnicę liniową? 7 najważniejszych parametrów.

Jak dobrać prowadnicę liniową? 7 najważniejszych parametrów poniżej pomoże Ci podjąć decyzję. Jej prawidłowy dobór wpływa nie tylko na dokładność pracy maszyny, lecz także na trwałość podzespołów, poziom hałasu i częstotliwość wykonywania prac serwisowych.

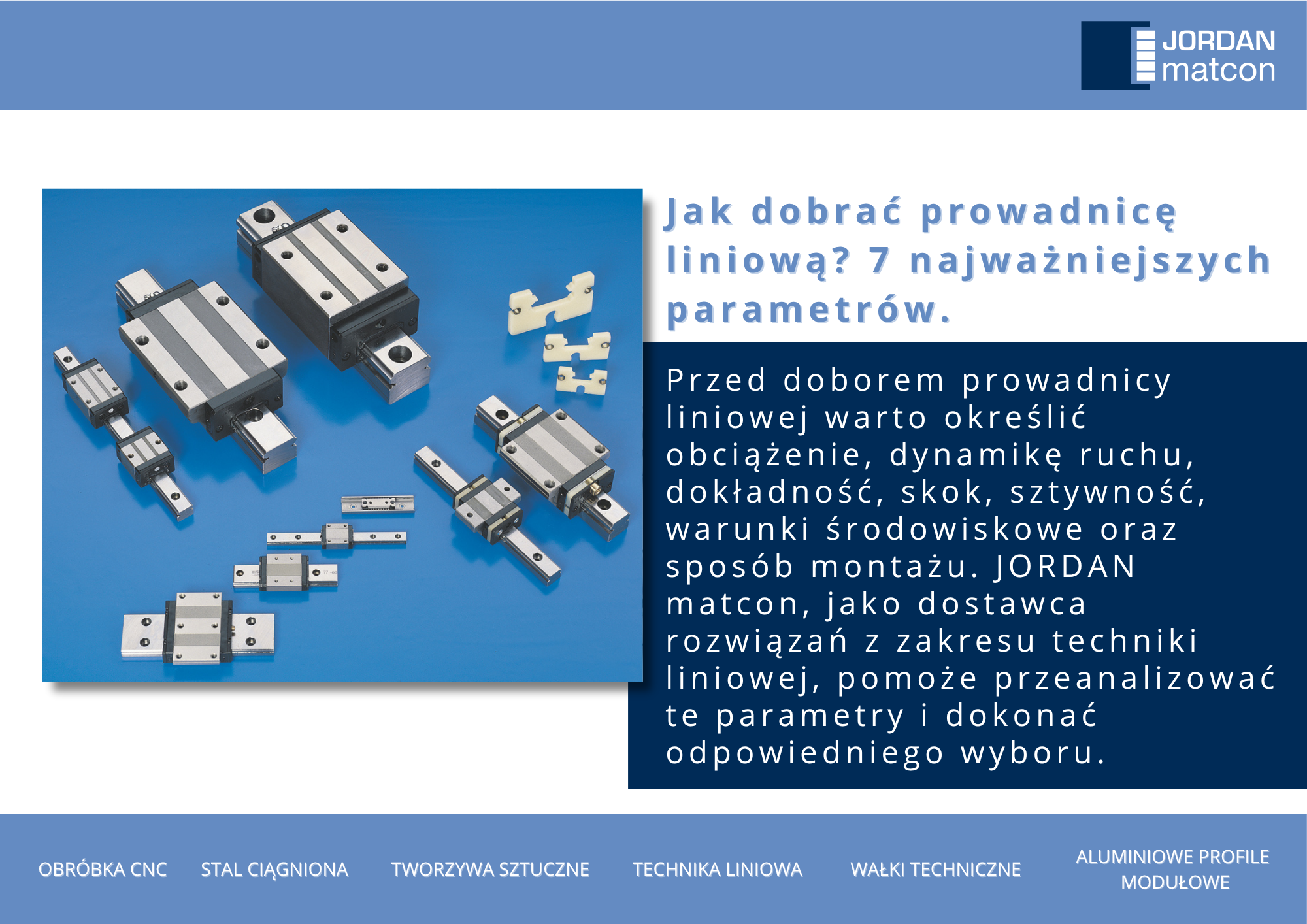

JORDAN matcon oferuje szeroką gamę rozwiązań z zakresu techniki liniowej, w tym prowadnice liniowe z szyną profilową serii HG/QH, EG/QE, RG/QR, MG oraz WE. Poszczególne serie różnią się między innymi konstrukcją, wymiarami, sposobem prowadzenia elementów tocznych, nośnością, sztywnością i przeznaczeniem.

Jak zatem wybrać odpowiednią prowadnicę liniową? Przed podjęciem decyzji warto przeanalizować siedem podstawowych parametrów.

1. Obciążenie: jaka masa i jakie siły będą działały na prowadnicę?

Pierwszym krokiem jest określenie wszystkich sił działających na układ. Należy uwzględnić nie tylko masę przesuwanego elementu, lecz także:

• ciężar stołu, uchwytu lub narzędzia,
• ciężar transportowanego produktu,
• kierunek działania sił,
• punkt przyłożenia obciążenia,
• siły powstające podczas hamowania i przyspieszania,
• momenty przechylające działające na wózki,
• ewentualne obciążenia udarowe.

To ważne, ponieważ dwa układy przenoszące taką samą masę mogą wymagać zastosowania zupełnie innych prowadnic. Obciążenie umieszczone centralnie oddziałuje na układ inaczej niż ten sam ciężar wysunięty daleko poza wózek. Jeżeli środek ciężkości znajduje się wysoko nad prowadnicą albo obciążenie jest odsunięte od osi prowadzenia, na wózki działają dodatkowe momenty. W takim przypadku sama masa elementu nie wystarcza do prawidłowego określenia wymaganej nośności układu.

W dokumentacji technicznej należy sprawdzić między innymi nośność statyczną i dynamiczną prowadnicy. Warto również uwzględnić obciążenia udarowe, liczbę cykli i zakładaną trwałość układu.

2. Prędkość i dynamika ruchu:
jaka będzie maksymalna prędkość, przyspieszenie i częstotliwość pracy?

Maksymalna prędkość przesuwu to tylko jeden z parametrów opisujących dynamikę maszyny. Podczas doboru prowadnicy liniowej należy uwzględnić również:

• maksymalne przyspieszenie,
• intensywność hamowania,
• długość skoku roboczego,
• częstotliwość zmian kierunku ruchu,
• liczbę cykli wykonywanych w określonym czasie,
• łączny czas pracy urządzenia,
• wymagany poziom hałasu.

Wysoka prędkość i dynamiczne zmiany kierunku mogą zwiększać drgania, obciążenia chwilowe oraz temperaturę pracy układu. Parametry te mają bezpośredni wpływ na trwałość prowadnicy, jakość ruchu, częstotliwość smarowania oraz wymagania stawiane napędowi.

3. Dokładność:
jaka dokładność i powtarzalność są wymagane?

Dokładność określa, jak blisko rzeczywiste położenie elementu znajduje się względem pozycji zadanej. Powtarzalność wskazuje natomiast, czy maszyna może wielokrotnie wracać do tego samego położenia.

Innej klasy prowadzenia potrzebuje prosty przenośnik lub system transportowy, a innej maszyna pomiarowa, obrabiarka CNC albo stanowisko precyzyjnego montażu. Wymagania dotyczące dokładności powinny więc wynikać z funkcji urządzenia i dopuszczalnych odchyłek w całym procesie.

W ofercie JORDAN matcon dostępne są warianty prowadnic o różnych parametrach i klasach dokładności. W przypadku modeli wymiennych wózki i szyny można zamawiać oddzielnie, a następnie łączyć zgodnie z wymaganiami danego rozwiązania. Modele niewymienne są natomiast dostarczane jako odpowiednio dobrany i zmontowany komplet.

4. Długość szyny i skok roboczy:
jaką drogę ma pokonywać element ruchomy?

Kolejne parametry to długość prowadnicy oraz wymagany zakres ruchu. Długość szyny nie zawsze jest równa skokowi roboczemu osi. Trzeba uwzględnić także długość wózków, ich rozstaw, położenia krańcowe oraz wymagane strefy bezpieczeństwa.

JORDAN matcon oferuje prowadnice szynowe o długości nawet do 6 metrów.

5. Sztywność systemu:
jak duża odporność na ugięcia, drgania i momenty jest wymagana?

Sztywność systemu wpływa na stabilność ruchu, dokładność pozycjonowania oraz odporność układu na drgania i odkształcenia. Jest szczególnie ważna w obrabiarkach, urządzeniach pomiarowych oraz osiach poddawanych dużym lub zmiennym obciążeniom.

Na sztywność prowadzenia wpływają między innymi:

• rodzaj elementów tocznych,
• rozmiar prowadnicy,
• liczba i rozstaw wózków,
• liczba i rozstaw równoległych szyn,
• geometria całego układu,
• napięcie wstępne,
• konstrukcja nośna

Przykładowo prowadnice wałeczkowe mogą być odpowiednim rozwiązaniem w aplikacjach, w których występują wysokie wymagania dotyczące sztywności. Oferowana przez JORDAN matcon seria RG/QR wykorzystuje właśnie wałeczki jako elementy toczne.

6. Środowisko pracy:
jak warunki mogą wpływać na działanie układu?

Pył, wióry, wilgoć, środki chemiczne i podwyższona temperatura mogą znacząco skrócić trwałość prowadnicy liniowej. Zanieczyszczenia przedostające się do strefy elementów tocznych mogą zwiększać opory ruchu, powodować zużycie bieżni oraz pogarszać dokładność prowadzenia.

W trudnych warunkach pracy należy zwrócić uwagę na:

• rodzaj uszczelnień wózka,
• możliwość zastosowania osłon szyny,
• zabezpieczenie elementów przed korozją,
• rodzaj środka smarnego,
• dostęp do punktów smarowania,
• częstotliwość konserwacji,
• kompatybilność materiałów ze stosowanymi chemikaliami,
• zakres temperatury pracy.

JORDAN matcon oferuje różne warianty prowadnic i uszczelnień. W przypadku serii HG/QH, EG/QE i RG/QR dostępne są rozwiązania dostosowane do różnych warunków pracy. Konstrukcja wózków umożliwia stosowanie odpowiednich punktów smarowania.

Warunki środowiskowe powinny być więc uwzględnione już na etapie projektowania maszyny, a nie dopiero po wystąpieniu pierwszych problemów eksploatacyjnych.

7. Montaż:
ile jest miejsca na szynę i wózek oraz jak wygląda sposób mocowania?

Nawet najlepsza prowadnica nie zapewni oczekiwanej dokładności, jeśli zostanie zamontowana na nieprawidłowo przygotowanej powierzchni. Sposób montażu wpływa na rozkład obciążeń, opory ruchu, dokładność i trwałość całego układu.

• płaskość powierzchni bazowych,
• prostoliniowość powierzchni montażowych,
• równoległość szyn,
• kolejność montażu szyn i wózków,
• dostęp do punktów smarowania,
• możliwość późniejszego serwisowania i wymiany elementów.

Dostępna przestrzeń może przesądzić o wyborze konkretnej serii. Przykładem są prowadnice EG/QE, które dzięki niewielkiej wysokości konstrukcyjnej sprawdzają się w miejscach, w których przestrzeń montażowa jest ograniczona.

Z kolei seria WE została zaprojektowana jako szeroka prowadnica o dużej obciążalności momentowej, przy zachowaniu niewielkiej wysokości konstrukcyjnej. Może być dobrym rozwiązaniem w układach, w których istotne są kompaktowa zabudowa, stabilność prowadzenia i możliwość przenoszenia znacznych momentów.

Przed wyborem serii należy więc sprawdzić nie tylko długość szyny, lecz także szerokość i wysokość wózka, położenie otworów montażowych, sposób mocowania elementu ruchomego oraz przestrzeń potrzebną do smarowania i serwisowania.

Jakie informacje przygotować przed doborem prowadnicy liniowej?

Odpowiedzi na siedem opisanych wyżej kwestii pozwolą przygotować się do właściwego doboru prowadnicy liniowej. Najpierw należy ustalić rzeczywiste warunki pracy:

• obciążenie – masa, siły, momenty i kierunek działania obciążenia,
• dynamika – maksymalna prędkość, przyspieszenie i liczba cykli,
• dokładność – wymagana dokładność i powtarzalność,
• skok – wymagany zakres ruchu i długość osi,
• sztywność – wymagania dotyczące ugięć, drgań i momentów,
• środowisko – pył, wilgoć, wióry, temperatura, chemia,
• montaż – dostępna przestrzeń, sposób mocowania i geometria zabudowy.

Dopiero po określeniu tych parametrów można przejść do wyboru konkretnego rozwiązania. W praktyce oznacza to, że prowadnicy nie powinno się dobierać wyłącznie na podstawie jej wymiarów lub maksymalnej nośności. Najpierw należy określić wymagania aplikacji, a następnie dopasować do nich konkretną serię i rozmiar.

Podsumowanie: jak prawidłowo dobrać prowadnicę liniową?

Każdy z tych parametrów wpływa na pozostałe. Zwiększenie napięcia wstępnego może poprawić sztywność, ale jednocześnie zwiększyć opory ruchu. Większa prowadnica może przenosić większe obciążenia, lecz również zwiększyć masę i bezwładność osi. Wyższa klasa dokładności może poprawić parametry systemu, ale wymaga odpowiednio przygotowanych powierzchni montażowych.

Dlatego prowadnicę należy dobierać na podstawie całej aplikacji, a nie wyłącznie jednego parametru.
