Wałki prowadzące



Wałki prowadzące indukcyjnie hartowane należą do klasycznych elementów prowadzących, z powodzeniem stosowanym od wielu lat, we wszystkich gałęziach inżynierii mechanicznej.

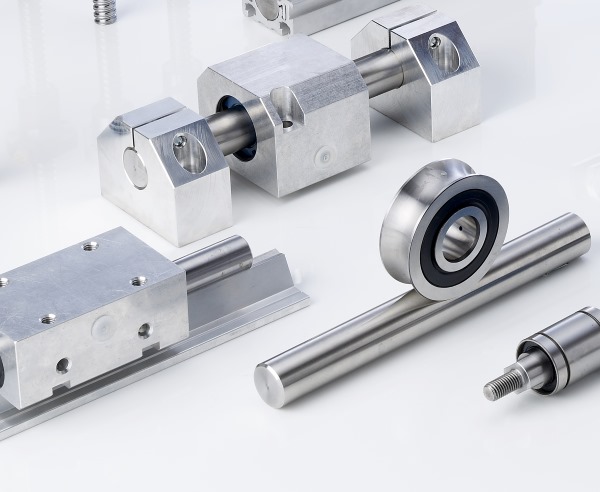

Wałki prowadzące wraz z rolkami tocznymi, łożyskami kulkowymi i łożyskami ślizgowymi z tworzyw sztucznych lub ceramiki, to mocny i sprawdzony element realizacji przesuwu, stanowiący proste i ekonomicznie niezawodne rozwiązanie konstrukcyjne. Aluminiowe podpory pod wałki, występują w kilku wariantach wysokości oraz różnych metodach mocowania (od góry, od dołu oraz z boku) z różnymi rozstawami otworów.

Wałki prowadzące

Rodzaje:

  • zwykłe HRC 62 ± 2, tolerancja h6,
  • nierdzewne X46Cr13 (1.4034, HRC 51-55 tolerancja h6
  • kwasoodporne 1.4112, X-90CrHoV18, HRC 52-53, tolerancja h6
  • chromowane  Cf53 (1.1213), warstwa chromowana 5–10μm, HV 900-1000, tolerancja h7
  • drążone, tolerancja h6

Oferujemy różne rodzaje wałków prowadzących w szerokim zakresie średnic wraz z łożyskami liniowymi oraz podpory do wałków . Precyzyjne wałki prowadzące są hartowane i szlifowane w tolerancji h6.


Oferujemy:

  • wykonanie indukcyjnych prowadnic wg rysunku – w bardzo krótkim czasie.
  • szeroką gamę akcesoriów do wałków prowadzących
  • cięcie na wymiar – bez hartowania końcówek

Wytrzymałość:

  • wysoka wytrzymałość powierzchni w połączeniu z miękkim obrabialnym rdzeniem czyni z wałków wszechstronny element konstrukcyjny. Obróbka zapewnia jednolitą twardość w kierunku promieniowym i osiowym.

Struktura powierzchni prowadnic:

  • hartowane indukcyjnie – zapewniają jednolitą twardość w kierunku promieniowym i osiowym na powierzchni / powierzchni tocznej
  • prostoliniowość – 0,1 / 1000 mm
  • chropowatość powierzchni – Ra ≤ 0,3 μm

Zalety:

  • obróbka wałków na zlecenie klienta zgodnie z rysunkiem projektowym (fazy, otwory gwintowe, zakończenia pod mocowanie). Oferujemy gotowe zespoły z podporami wałów lub blokami łożyskowymi wałków.
  • duży wybór wałków w szerokim zakresie średnic.
