Economic Roll

Wielofunkcyjne: EconomicRoll® znajduje zastosowanie jako wałek-szpula, wałek do zmiany kierunku, wałek pociągowy, rolka dystansowa lub element konstrukcyjny.


Mocne:

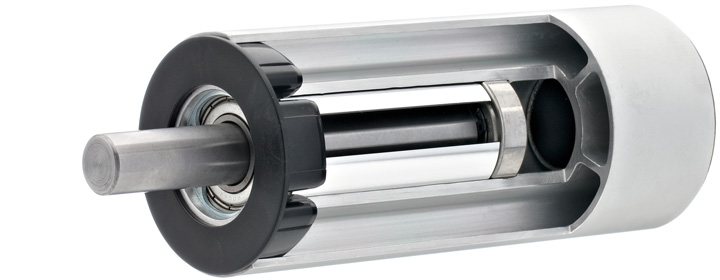

Specjalna konstrukcja ze wzmocnionym pierścieniem wewnętrznym umożliwia bezpośrednie łożyskowanie w rurze wewnętrznej wałka EconomicRoll®. Oczywiście możliwe są także inne rodzaje łożyskowania, zgodne z Państwa życzeniem.



ECONOMIC Roll



Precyzyjne: nowoczesna i technicznie przemyślana geometria wałka EconomicRoll® gwarantuje idealną kulistość (odchył zgodnie z raportem kontrolnym wynosi zaledwie kilka setnych milimetra). Bardzo dokładna obróbka prostowania, jakiej są poddawane wałki, gwarantuje ich wyjątkowo precyzyjny ruch obrotowy.


Odporne na ścieranie:
standardowa powłoka anodowa dostępna prosto z magazynu, zapewnia Państwu, bez dodatkowych kosztów, zabezpieczenie przed ścieraniem i ogólną ochronę powierzchni.


Szybkie:
dzięki dobrej jakości lekkobieżnym łożyskom połączonym z EconomicRoll® osiągane są, przy zachowaniu wysoko precyzyjnego ruchu obrotowego, wysokie prędkości czy też wysoka ilość obrotów.


Niskonakładowe:
z powodu bezpośredniego łożyskowania w rurze wewnętrznej, nie ma potrzeby produkowania spodu ani dna wałka, co daje nam oszczędność czasu, a Państwu – pieniędzy.


Lekkie:
profil plastra miodu ze strzemionami pomiędzy rurą wewnętrzna i zewnętrzną wytwarzają siłę przy minimalnej wadze.

EconomicRoll® znajdują zastosowanie w:
  • Branży papierniczej: wałki prowadzące, napędowe, nawijacze
  • Branży drukarskiej: papier i folia mogą być za pomocą EconomicRoll® nawijane, prowadzone, powlekane, nadrukowywane, suszone, a na końcu cięte i wykrawane.
  • Branży tekstylnej: towar we wstędze jest wywijany, powlekany lub nadrukowywany, suszony i magazynowany, szyty i cięty.
  • Branży drzewnej: maszyny do laminowania; drewno zostaje zalaminowane cienką folią, przykładowo meble drewniane.
  • Technice transportu bliskiego: EconomicRoll® jako wałki zwrotne czy napinające.
  • Budowie maszyn specjalnych: wszelkiego rodzaju zastosowanie tam, gdzie materiał musi być precyzyjnie prowadzony, napędzany lub przekładany.

Formaty EconomicRoll®:
  • Średnica od 60 do 200 mm
  • Długość od 5500 do 7000 mm

Struktura powierzchni EconomicRoll®
  • Standardowa: lśniąca, gładka
  • Alternatywna: przetoczona, ryflowana, poddana obróbce strumieniowo-ściernej, szlifowana, wypukła, wklęsła, frezowana ukośnie, w romby, rowkowana

Powłoki powierzchni EconomicRoll®
  • Standardowa: anodowana E6/EV1 i szklista
  • Alternatywna: twarda anodowana, gumowana, jaskrawy chrom, twardy chrom, ceramiczna, antyadhezyjna. Pozostałe powłoki powierzchni na zapytanie.
Zalety EconomicRoll®:
  • Wszechstronne zastosowanie
  • Bezpośrednie łożyskowanie w rurze wewnętrznej
  • Precyzyjny ruch obrotowy
  • Ochrona na ścieranie i ochrona powierzchni
  • Wysokie prędkości / obroty
  • Niskonakładowe
  • Mały ciężar
  • Płynny ruch

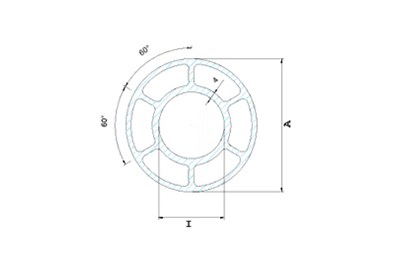

EconomicRoll® Querschnitt = przekrój
ECONOMIC Roll
Szczegóły techniczne EconomicRoll®
Typ powłokiWłaściwości
AnodowanaPowłoka antykorozyjna. Standardowa grubość powłoki wynosi 10-20 µm. Wysokość chropowatości Rz 6-8 µm
Anodowana twardaBardziej antykorozyjna i odporna na ścieranie niż anodowana. Grubość powłoki wynosi 50+/-10 µm. Wysokość chropowatości według życzenia klienta. 500-600HV
ChromowanaEkstremalnie wysoka odporność na ścieranie przy minimalnych wartościach Rz dzięki polerowaniu. Twardość do 1000 HV.
CeramicznaNajwyższa odporność na ścieranie przy twardości do 1300 HV. Odporna na zużycie ścierne i ślizgowe. Trwałe właściwości trakcyjne i ślizgowe.
AntyadhezyjnaWłaściwości antyadhezyjne i ochrona przed ścieraniem są ważnymi kryteriami jeśli pożądany jest ostrożny i niezakłócony przepływ materiału. Poza tym zwiększona odporność na ścieranie redukuje serwisowanie. Oznacza to dla Państwa minimalne przestoje maszyn i większą wydajność produkcji.
GumowanaDuży wybór różnych powłok gumowych, np. na uchwyty, antyadhezyjne, odporne na ścieranie, przewodzące prąd elektryczny, antystatyczne itp.
Lista powłok gumowych: kauczuk naturalny (NR), SBR, EPDM, NBR, XNBR, CR, FPM, CSM, ACM, PU, HNBR, CO-ECO i MQ, SILICON

Przegląd produktów EconomicRoll®
 ER 60ER 80ER 100ER 120ER 160ER 200
Średnica zewnętrzna60 k13 + 0,46 mm80 k13 + 0,46 mm100 k13 + 0,54 mm120 k13 + 0,54 mm160 k13 + 0,63 mm200 k13 + 0,72 mm
Średnica wewnętrzna31 ± 0,25 mm40 ± 0,3 mm53 ± 0,3 mm60 ± 0,3 mm60 ± 0,3 mm77 ± 0,3 mm
Grubość ścianki wewnątrz4,0 mm4,0 mm4,0 mm4,0 mm5,0 mm5,0 mm
Grubość ścianki na zewnątrz3,0 mm3,0 mm4,0 mm4,0 mm5,0 mm4,5 mm
Waga3,0 kg/m4,2 kg/m6,2 kg/m7,6 kg/m12,7 kg/m14,8 kg/m
Mimośrodowość0,1 mm0,1 mm0,15 mm0,20 mm0,20 mm0,3 mm
Ruch obrotowy0,2 mm/m0,2 mm/m0,3 mm/m0,3 mm/m0,3 mm/m0,4 mm/m
MateriałAIMgSi 0,5AIMgSi 0,5AIMgSi 0,5AIMgSi 0,5AIMgSi 0,5AlMgSi 0,5
Powierzchniaeloxiert E6/EV1eloxiert E6/EV1eloxiert E6/EV1eloxiert E6/EV1eloxiert E6/EV1eloxiert E6/EV1
Moment bezwładności powierzchni325.300 mm4808.400 mm41.969.700 mm43.436.700 mm49.816.000 mm417.981.300 mm4
Moment oporu Wx10.850 mm³20.210 mm³39.394 mm³57.278 mm³122.700 mm³179.810 mm³
E = 6.900 daN/mm²
