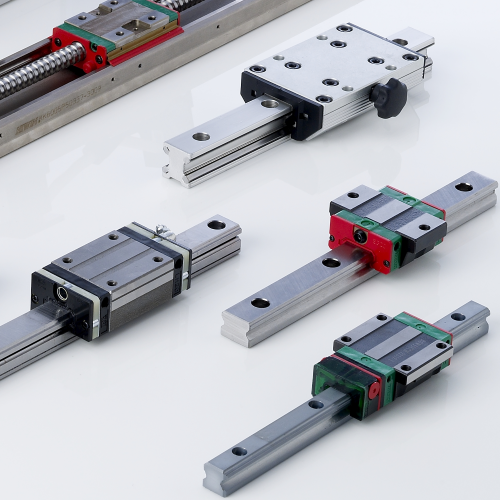

Prowadnice szynowe z obiegiem kulkowym są obecnie najbardziej rozpowszechnionym elementem techniki liniowej, w konstrukcji maszyn i urządzeń.
Występują w obszernej gamie wymiarów i klas dokładności są one profesjonalnym i korzystnym cenowo rozwiązaniem dla najróżniejszych zastosowań – od najprostszych systemów po wysoko precyzyjne maszyny pomiarowe.
Dzięki geometrii szyn i układowi wózków prowadnice szynowe z obiegiem kulkowym, mogą przenosić obciążenia zarówno w poziomie jak i w pionie. W połączeniu z innowacyjnymi systemami smarowania stają się one elementami konstrukcji maszyn o niewielkich wymaganiach konserwacyjnych i znacznej żywotności.
Prowadnice liniowe z szyną profilową
Wybierz interesującą Cie serię i przeczytaj szczegółowe dane

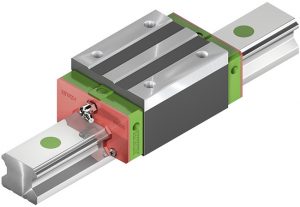

Właściwości prowadnic liniowych z szyną profilową seria HG/QH
Prowadnice liniowe serii HG z czterema bieżniami są zaprojektowane dla dużych obciążeń
i sztywności. Dzięki ułożeniu bieżni pod kątem 45°, seria HG może przenosić jednakowe obciążenia ze wszystkich kierunków. Niewielkie siły potrzebne do zrealizowania posuwu oraz wysoka sprawność są istotnymi zaletami prowadnic. Listwy podtrzymujące kulki zapobiegają wypadaniu kulek podczas demontażu wózka z szyny profilowej. Modele serii QH z technologią SynchMotion™ oferują wszystkie pozytywne cechy serii HG. Dzięki kontrolowanemu ruchowi kulek w zdefiniowanych odstępach, cechują się dodatkowo lepszymi właściwościami jezdnymi, wyższymi dopuszczalnymi prędkościami przesuwu, dłuższymi okresami smarowania i ograniczonym hałasem pracy. Jako że wymiary montażowe wózków serii QH są identyczne jak przy serii HG, są montowane na standardowych szynach HGR i dlatego mogą być łatwo zamienione.

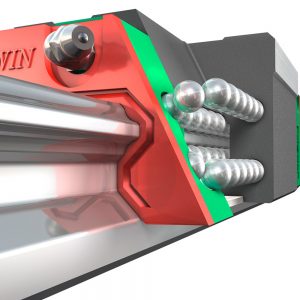

Budowa prowadnic serii HG/QH 4 rzędowe prowadzenie kulek 45° kąt kontaktu kulek z bieżniami Listwy podtrzymujące kulki zapobiegają wypadaniu kulek podczas demontażu wózka z szyny profilowej Zróżnicowane warianty uszczelnienia w zależności od obszaru zastosowania Możliwość przyłączenia końcówek i adapterów smarowniczych Technologią SynchMotion™ (Seria QH)
Zalety Bezluzowość Wymienność Wysoka dokładność Wysoka obciążalność we wszystkich kierunkach Nieduże tarcie także przy naprężeniu dzięki zoptymalizowanej bieżni kulek i 2- punktowym kontakcie
Dodatkowe zalety serii QH Ulepszone właściwości jezdne Zoptymalizowane dla wyższych prędkości przesuwu Wydłużone okresy dosmarowywania Zredukowany hałas pracy
Numery artykułu serii HG/QH Prowadnice z szyną profilowaną serii HG/QH dzielą się na modele wymienialne i niewymienialne. Wymiary obu modeli są jednakowe. Najważniejsza różnica polega na tym, że w wypadku modeli wymienialnych można dowolnie wymieniać wózek i szyny profilowe; Ich dokładność sięga klasy P. W związku z surową kontrolą dokładności wymiarowej modele z wymienialnymi elementami najlepiej nadają się dla klientów którzy nie stosują parowanych szyn na jednej osi. Prowadnice niewymienialne dostarczane są zawsze jako zmontowane. Numery artykułów serii obejmują wymiary, model, klasę dokładności, naprężenie wstępne itd.

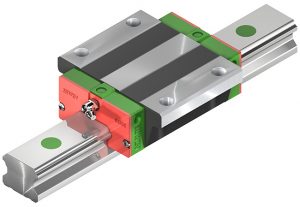

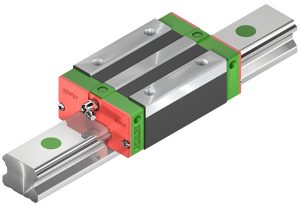

Prowadnice z szyną profilową HIWIN serii EG z czterema bieżniami tocznymi są optymalne do zastosowania w miejscach o niewielkiej przestrzeni montażowej ze względu na swoją niewielką wysokość konstrukcyjną. Mimo to seria EG ma takie same właściwości jak seria HG: duża obciążalność, niewielkie siły przesuwania i wysoka sprawność. Listwy mocujące kulki zapobiegają ich wypadaniu w sytuacji, gdy przy montażu wózek jezdny zostanie ściągnięty z szyny. Modele serii QE z technologią SynchMotion™ oferują wszystkie pozytywne cechy serii EG. Dzięki kontrolowanemu ruchowi kulek w zdefiniowanych odstępach, cechują się dodatkowo lepszymi właściwościami jezdnymi, wyższymi dopuszczalnymi prędkościami przesuwu, dłuższymi okresami smarowania i ograniczonym hałasem pracy. Jako że wymiary montażowe wózków serii QE są identyczne jak przy serii EG, są montowane na standardowych szynach HGR i dlatego mogą być łatwo zamienione.
Budowa prowadnic serii EG/QE Listwy podtrzymujące kulki zapobiegają wypadaniu kulek podczas demontażu wózka z szyny profilowej 45° kąt kontaktu kulek z bieżniami Zróżnicowane warianty uszczelnienia w zależności od obszaru zastosowania 6 możliwości przyłączenia gniazd smarowych i adapterów smarowych Nieduże tarcie także przy naprężeniu dzięki zoptymalizowanej bieżni kulek i 2- punktowym kontakcie Wózek z technologią SynchMotion™ (Seria QE)
Budowa prowadnic serii EG Zalety Bezluzowość Wymienność Wysoka dokładność Wysoka obciążalność we wszystkich kierunkach
Dodatkowe zalety serii QE Ulepszone właściwości jezdne Zoptymalizowane dla wyższych prędkości przesuwu Wydłużone okresy dosmarowywania Zredukowany hałas pracy
Numery artykułu serii EG/QE
Prowadnice z szyną profilowaną serii EG/QE dzielą się na modele wymienialne i niewymienialne.
Wymiary obu modeli są jednakowe. Najważniejsza różnica polega na tym, że w wypadku modeli wymienialnych można dowolnie wymieniać wózek i szyny profilowe. Ich dokładność sięga klasy P.
W związku z surową kontrolą dokładności wymiarowej modele z wymienialnymi elementami najlepiej nadają się dla klientów którzy nie stosują parowanych szyn na jednej osi. Prowadnice niewymienialne dostarczane są zawsze jako zmontowane. Numery artykułów serii obejmują wymiary, model, klasę dokładności, naprężenie wstępne itd.

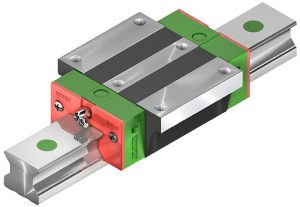

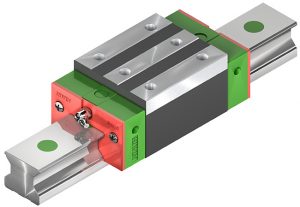

Właściwości prowadnicy z szyną profilową, seria RG/QR
W prowadnicach szyn profilowych HIWIN serii RG jako elementy toczne stosowane są wałeczki zamiast kulek.
Seria RG oferuje nadzwyczaj dużą sztywność i bardzo wysoką nośność. W jej konstrukcji zastosowano kąt styku 45°.
Liniowa powierzchnia styku w znaczący sposób redukuje odkształcenia wskutek występujących obciążeń i tym samym zapewnia dużą sztywność i nośność we wszystkich czterech kierunkach obciążenia. Prowadnice liniowe serii RG są dlatego idealne do zastosowania w produkcji wymagającej wysokiej precyzji.
Modele serii QR z technologią SynchMotion™ oferują wszystkie pozytywne cechy serii RG. Dzięki kontrolowanemu ruchowi kulek w zdefiniowanych odstępach, cechują się dodatkowo lepszymi właściwościami jezdnymi, wyższymi dopuszczalnymi prędkościami przesuwu, dłuższymi okresami smarowania i ograniczonym hałasem pracy.
Jako że wymiary montażowe wózków serii QR są identyczne jak przy serii RG, są montowane na standardowych szynach RGR i dlatego mogą być łatwo zamienione.
Budowa serii RG/QR Czterorzędowa prowadnica wałeczkowa Kąt styku 45° Listwy mocujące wałeczki zapobiegają ich wypadaniu podczas demontażu wózka Rożne warianty uszczelek w zależności od obszaru zastosowania 6 możliwości przyłączenia końcówek smarowych i adapterów smarowych Wózek z technologią SynchMotion™ (Seria QR)
Zalety Bez luzu Wymienność Bardzo wysokie parametry nośne Bardzo duża sztywność Niskie siły przesuwania również przy wysokim naprężeniu wstępnym
Dodatkowe zalety serii QR Ulepszone właściwości jezdne Zoptymalizowane dla wyższych prędkości przesuwu Wydłużone okresy dosmarowywania Zredukowany hałas pracy
Numer artykułu serii RG/QR Prowadnice z szyną profilową RG/QR dzieli się na modele wymienialne i niewymienialne. Wymiary obu modeli są jednakowe. Istotna różnica polega na tym, że w przypadku modeli wymienialnych można swobodnie wymieniać wózek jezdny i szyny profilowe; ich dokładność sięga klasy P. Numery artykułów serii obejmują wymiary, model, klasę dokładności, naprężenie wstępne itd.

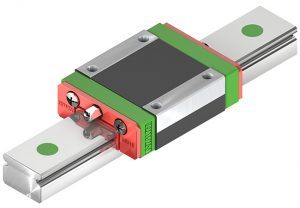

Właściwości prowadnicy z szyną profilową, seria MGN
Prowadnica z szyną profilową HIWIN serii MGN jest oparta na sprawdzonej technologii HIWIN.
Gotycki profil bieżni przenosi obciążenia we wszystkich kierunkach i jest szczególnie sztywny oraz dokładny.
Dzięki kompaktowej i lekkiej konstrukcji jest przeznaczona szczególnie do zastosowania w niewielkich urządzeniach.
Budowa serii MGN Dwurzędowa prowadnica z szyną profilową Gotycki profil bieżni Szyny oraz wózek jezdny ze stali nierdzewnej Kompaktowa i lekka konstrukcja Stalowe kulki zabezpieczone są w wózku drutem trzymającym Końcówka smarownicza dostępna dla MGN15 Uszczelka zamykająca Dolna uszczelka (opcjonalnie przy rozmiarze 12 i 15) Modele wymienne dostępne są w określonych klasach dokładności

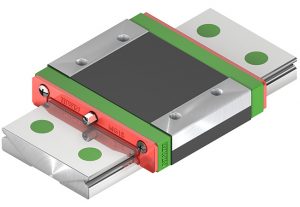

Właściwości prowadnicy z szyną profilową, seria MGW Prowadnica z szyną profilową HIWIN serii MGW jest oparta na sprawdzonej technologii HIWIN. Gotycki profil bieżni przyjmuje obciążenia we wszystkich kierunkach i jest szczególnie sztywny oraz dokładny. Dzięki szerszej szynie w porównaniu do serii MGN, seria MGW może przyjmować znacznie wyższe momenty obciążeniowe.
Budowa prowadnic serii MGW Dwurzędowa prowadnica z szyną profilową Gotycki profil bieżni Wszystkie elementy metalowe są wykonane z nierdzewnej stali antykorozyjnej Kompaktowa i lekka konstrukcja Stalowe kulki zabezpieczone są w wózku drutem trzymającym Końcówka smarownicza dostępna dla MGW15 Uszczelka zamykająca Dolna uszczelka (opcjonalnie przy rozmiarze 12 i 15) Modele wymienne dostępne są w określonych klasach dokładności
Zastosowania serii MG Seria MGN i MGW może być stosowana w wielu obszarach, np. w przemyśle półprzewodnikowym, w produkcji płytek drukowanych, w technice medycznej, w dziedzinach związanych z zastosowaniem robotów, w urządzeniach pomiarowych, w automatyce biurowej oraz w innych obszarach wymagających zastosowania miniaturowych prowadnic.

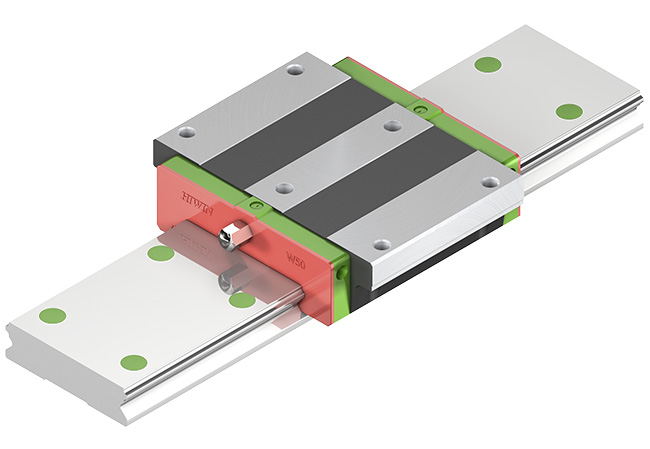

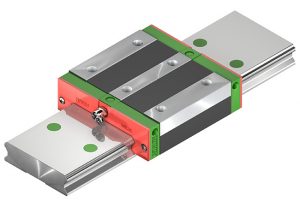

Właściwości prowadnicy z szyną profilową, seria WE
Prowadnice z szyną profilową HIWIN serii WE bazują na sprawdzonej technologii HIWIN. Dzięki dużej szerokości szyny i niewielkiej wysokości konstrukcyjnej umożliwiają uzyskanie kompaktowej konstrukcji i wysokiej obciążalności momentowej.
Budowa serii WE
Czterorzędowa prowadnica z szyną profilową kąt kontaktu kulek z bieżniami 45° Listwy podtrzymujące kulki zapobiegają ich wypadaniu podczas demontażu wózka jezdnego Niewielka wysokość konstrukcyjna Szeroka prowadnica z szyną profilową do dużej obciążalności momentowej Duża powierzchnia montażowa na wózku jezdnym
Zalety Kompaktowa i niedroga konstrukcja dzięki wysokiej obciążalności momentowej Wysoka sprawność działania dzięki niewielkim stratom tarcia 2-szeregowe otwory mocujące 50 % większa szerokość niż standardowy typ Duża powierzchnia montażowa wózka jezdnego pomaga w przenoszeniu większych momentów Rozmieszczenie bieżni tocznych z kątem 45° pozwala na wysokie obciążenia ze wszystkich kierunków Optymalna geometria i duża obciążalność dzięki analizie FEM szyny i wózka jezdnego.
