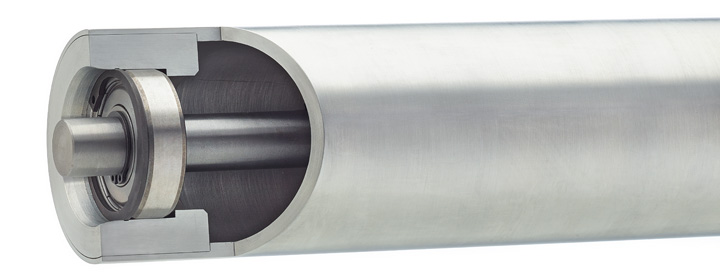

Aluminiumwalzen
Wenn aus konstruktiver Sicht keine EconomicRoll®-Walze eingesetzt werden kann, fertigen wir aus präzisen Qualitätswalzenrohren hochwertige Walzen für Sie. Ob rilliert, eloxiert harteloxiert, feingedreht oder nach Wunsch beschichtet – wir machen fast alles für unsere Kunden möglich. Individuelle Anfragen aus allen Branchen beantworten wir mit ebenso individuellen Lösungen. Sprechen Sie uns an.
Unsere Aluminiumwalzen finden Verwendung in der
- Papierbranche: Antriebswalzen, Führungswalzen, Wickelwalzen
- Druckbranche: Folie und Papier werden mit Hilfe der Aluminiumwalzen gewickelt, geführt, beschichtet, bedruckt, über Warenspeicher getrocknet und am Ende geschnitten oder gestanzt.
- Textilbranche: Bahnware wird gebördelt, beschichtet oder bedruckt, über Warenspeicher getrocknet, genäht und geschnitten.
- Holzindustrie: Kaschieranlagen
- Fördertechnik: Aluminiumwalze als Umlenkwalze
-
Sondermaschinenbau: Jegliche Anwendungen bei denen Medien präzise geführt, angetrieben oder umgelenkt werden.
Die Formate unserer Aluminiumwalzen:
- Durchmesser von 30 bis 300 mm
-
max. Länge von 4.500 bis 7.000 mm
Die Oberflächenstruktur unserer Aluminiumwalzen:
- Standard: pressblank, glatt
- Alternativ: gestrahlt, überdreht, rautiert, genutet, geschliffen, rilliert, konvex, konkav
Die Oberflächenbeschichtung unserer Aluminiumwalzen:
- Standard: Pressblank
- Alternativ: gummiert, harteloxiert, Antihaft, Hartchrom, Glanzchrom, Keramik
Die technischen Details unserer Aluminiumwalzen:
| Beschichtungstyp | Eigenschaften |
|---|---|
| Eloxal | Korrosionsbeständige Schutzschicht mit einer Standardschichtstärke von 10-20 µm. Die Rauhtiefe beträgt Rz 6-8 µm |
| Harteloxal | Korrosionsbeständiger, abriebfester und verschleißfester als Eloxal. Harteloxierte Schichtstärken liegen bei 50+/-10 µm. Rauhtiefe nach Kundenwunsch. 500-600HV. |
| Chrom | Chrom bietet einen extrem hohen Verschleißschutz bei geringsten Rz Werten durch polieren. Bis zu 1.000HV. |
| Keramik | Höchster Verschleißschutz bei bis zu 1.300HV. Beständig gegen Reib- und Gleitverschleiß. Dauerhafte Traktionseigenschaften oder Gleitverhalten. |
| Antihaft | Antihafteigenschaften und Verschleißschutz sind wichtige Kriterien, wenn ein schonender und reibungsloser Materialfluss gefordert ist. Zudem reduziert die Erhöhung der Verschleißbeständigkeit Wartungen. Das bedeutet für Sie geringere Maschinenstillstandzeiten und gesteigerte Produktivität. |
| Gummierung | Wir haben für unsere Kunden eine große Auswahl an unterschiedlichen Gummibeschichtungen, z. B. für Grip, mit Antihaft, Verschleißschutz, elektrische Leitfähigkeit, antistatisch usw. |
Aluminium-Umformverfahren Strangpressen
Strangpressen: Aluminium kann stranggepresst und zu vielen unterschiedlichen Aluminiumrohren und Aluminiumprofilen geformt werden. Die Aluminiumbolzen werden auf 500°C erhitzt und durch ein vorgewärmtes Werkzeug gepresst. Heraus kommen unterschiedliche Aluminiumprofile für unterschiedlichste Produkte.
Emissionen aus dem Strangpressverfahren: Nach dem Strangpressen werden die Aluminiumprofile gestreckt um Spannungen im Material zu eliminieren. Nach diesem Vorgang wird das Material abgekühlt und im Ofen ausgehärtet und falls erforderlich oberflächenbehandelt.
Toleranzen
Außendurchmesser (D)
- D ≤ 130 mm k 13
- D > 130 mm k14 Rundlauf
- D ≤ 200 mm 0,4 mm/m Feinstrichten
- Rundlaufgenauigkeit bis zu 0,2 mm/m
Die Vorteile unserer Aluminiumwalzen auf einen Blick:
- vielseitig
- leicht
- belastbar
- präzise
- elegant
- wirtschaftlich
- variabel
- hochwertig

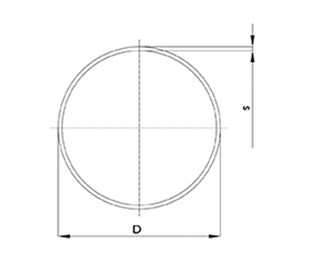

Technische Details:
| Dxs | kg/m | Dxs | kg/m | Dxs | kg/m | Dxs | kg/m | Dxs | kg/m |
|---|---|---|---|---|---|---|---|---|---|
| 30x4 | 0.9 | 70x10 | 5.2 | 110x5 | 4.5 | 132x8,5 | 9.1 | 160x20 | 24.2 |
| 40x4 | 1.2 | 75x7 | 4.1 | 110x10 | 8.7 | 140x5 | 5.8 | 170x5 | 7.1 |
| 40x6 | 1.8 | 75x10 | 5.6 | 110x15 | 12.3 | 140x7 | 8.1 | 170x10 | 13.8 |
| 50x3 | 1.2 | 80x3 | 2 | 110x20 | 15.8 | 140x10 | 11.2 | 170x12 | 16.4 |
| 50x5 | 1.9 | 80x5 | 3.2 | 114x10 | 9 | 140x15 | 16.2 | 170x15 | 20.1 |
| 50x8 | 2.9 | 80x10 | 6.1 | 120x5 | 5 | 140x20 | 20.8 | 170x20 | 26 |
| 50x10 | 3.5 | 80x15 | 8.4 | 120x7 | 6.8 | 144x11 | 12.7 | 180x5 | 7.6 |
| 60x2 | 1 | 81x8 | 5.1 | 120x8 | 7.8 | 150x5 | 6.3 | 180x8 | 11.9 |
| 60x3 | 1.5 | 90x6 | 4.4 | 120x10 | 9.5 | 150,7x5 | 9.2 | 180x10 | 14.7 |
| 60x5 | 2.4 | 90x10 | 6.9 | 120x15 | 13.6 | 150x10 | 12.1 | 180x15 | 21.4 |
| 60x6 | 2.8 | 90x15 | 9.7 | 120x20 | 17.3 | 150x15 | 17.5 | 180x20 | 27.7 |
| 60x7,5 | 3.4 | 90x20 | 12.1 | 125x10 | 9.9 | 150x20 | 22.5 | 182x11 | 16.3 |
| 60x10 | 4.3 | 100x5 | 4.1 | 128x4 | 4.3 | 152x6 | 7.6 | 190x5 | 8 |
| 60x15 | 5.8 | 100x6 | 4.9 | 130x5 | 5.4 | 152x10 | 12.3 | 190x10 | 15.6 |
| 62x6 | 2.9 | 100x10 | 7.8 | 130x7 | 7.4 | 160x5 | 6.7 | 190x15 | 22.7 |
| 70x3 | 1.7 | 100x15 | 11 | 130x10 | 10.4 | 160x8 | 10.5 | 200x10 | 16.4 |
| 70x5 | 2.8 | 102x8,5 | 6.9 | 130x15 | 14.9 | 160x10 | 13 | 200x15 | 24 |
| 70x8 | 4.3 | 106x8 | 6.8 | 130x20 | 19 | 160x15 | 18.8 | 200x25 | 37.9 |
