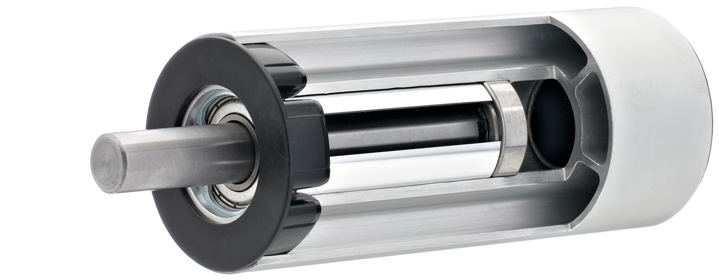

EconomicRoll® wałek amortyzujący

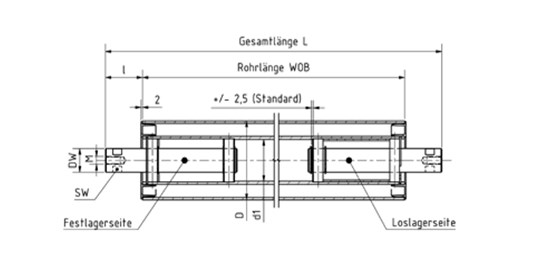

Rysunek:
Gesamtlänge L = długość całkowita
Rohrlänge WOB = dłogość rury WOB
+ / – 2,5 (Standard) = + / – 2,5 (standard)
Festlagerseite = strona łożyska stałego
Loslagerseite = strona łożyska przesuwnego
Tänzerwalze = Wałek amortyzujący
Przegląd produktów EconomicRoll® wałek amortyzujący
| EconomicRoll® mit Fest- und Loslagerbolzen | ||||||
|---|---|---|---|---|---|---|
| ER 60 | ER 80 | ER 100 | ER 120 | ER 160 | ER 200 | |
| D [mm] | 60 | 80 | 100 | 120 | 160 | 200 |
| d1 [mm] | 31 | 40 | 53 | 60 | 60 | 77 |
| Gniazdo łożyska Ø (mm) | 32 | 42 | 55 | 62 | 62 | 80 |
| DW [mm] | 12/ 15/ 20 | 15/ 20/ 25 | 30/ 35 | 25/ 30/ 35/ 40 | 35/ 40/ 50/ 55 | |
| L, WOB, l, M, SW | do wyboru | |||||
