EconomicRoll® łożyskowanie St-Z

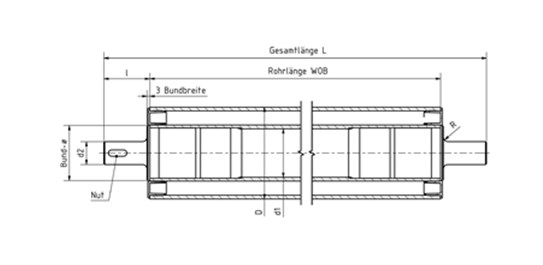

Rysunek:
Gesamtlänge L = długość całkowita
Rohrlänge WOB = dłogość rury WOB
3 Bundbreite = 3 szerokość pierścienia
Bund = pierścień
Nut = wpust
Lagerung DL-W = łożyskowanie St-Z
Przegląd produktów EconomicRoll® łożyskowanie St-Z
| EconomicRoll® z wklejonymi czopami stalowymi | ||||||
|---|---|---|---|---|---|---|
| ER 60 | ER 80 | ER 100 | ER 120 | ER 160 | ER 200 | |
| D [mm] | 60 | 80 | 100 | 120 | 160 | 200 |
| d1 [mm] | 31 | 40 | 53 | 60 | 60 | 77 |
| Gniazdo łożyska Ø (mm) | 32 | 42 | 55 | 62 | 62 | 80 |
| L, WOB, l, d2, NUT, M, SW | Do wyboru | |||||
